大齒輪在調(diào)質(zhì)時(shí)應(yīng)注意哪些問題？

來源：http://www.nckqgzx.cn/news776124.html發(fā)布時(shí)間：2022-03-09

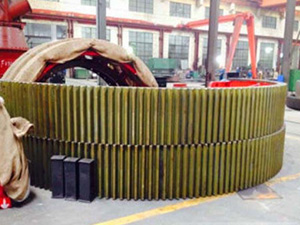

　　大齒輪在調(diào)質(zhì)時(shí)，由于鋼的淬透性、散熱和淬火介質(zhì)的限制，容易產(chǎn)生心臟組織不良和淬火等后果。調(diào)質(zhì)時(shí)應(yīng)注意以下幾點(diǎn):

　　首先，大齒輪在淬火過程中容易淬火，影響齒輪的使用性能，甚至報(bào)廢。為防止淬火，應(yīng)采取降低淬火應(yīng)力的措施，如冷淬火、正確選擇淬火介質(zhì)、控制冷卻時(shí)間等。淬火介質(zhì)應(yīng)盡可能選擇水淬火，水淬火可獲得較深的淬火層和令人滿意的心臟組織。當(dāng)水淬火有危險(xiǎn)時(shí)，應(yīng)考慮采用油淬火或水淬火油冷卻措施。冷卻時(shí)間過長，也可能由于溫度過低，內(nèi)應(yīng)力過大，使齒輪淬火，一般冷卻時(shí)間的選擇，適合心冷到MS點(diǎn)附近（約300攝氏度）。在實(shí)際操作中，心臟溫度無法測量，這取決于操作人員的實(shí)踐經(jīng)驗(yàn)。

　　其次，淬火后必須及時(shí)回火大齒輪，防止應(yīng)力過大導(dǎo)致齒輪開裂。對(duì)于對(duì)回火脆性敏感的齒輪材料，回火時(shí)應(yīng)冷卻油，并增加一次消除應(yīng)力的回火。對(duì)于淬透性較高的齒輪鋼，如40crnimo，用鹽浴加熱，淬火后不能過早清理鹽渣。否則，由于清洗過程中冷卻的熱應(yīng)力和內(nèi)部過冷奧氏體轉(zhuǎn)變引起的內(nèi)應(yīng)力，齒輪開裂。

　　大齒輪的調(diào)質(zhì)要注意以上幾點(diǎn)，在不損壞齒輪的情況下進(jìn)行調(diào)質(zhì)。

上一個(gè)：大型鑄鋼件的控制和檢測方法有哪些？
下一個(gè)：鑄鋼件的硬度與什么元素密切相關(guān)。

相關(guān)標(biāo)簽：大齒輪,大齒輪報(bào)價(jià),大齒輪廠家

相關(guān)新聞RELATED NEWS
